Tutorial: PPPoE-Server mit lokaler Benutzertabelle für IPv4 und IPv6 einrichten

In diesem Tutorial wird ein (Dual Stack) PPPoE-Client in der lokalen Benutzertabelle des Routers konfiguriert. Der Client erhält eine IPv4-Adresse aus dem Adress-Pool, optional ein IPv6-Präfix per Router Advertisement und ein delegiertes DHCPv6-Präfix.

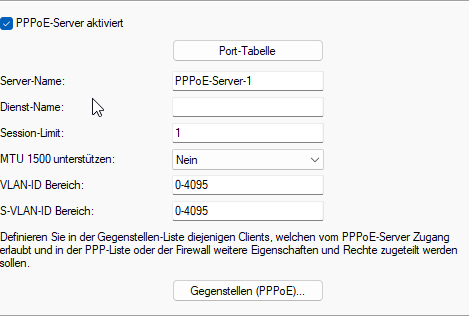

Öffnen Sie die Konfiguration unter Kommunikation > Allgemein.
1. Aktivieren Sie die Option PPPoE-Server aktiviert.
2. Vergeben Sie unter Server-Name einen Namen für den PPPoE-Server. Dieser wird den PPPoE-Clients zur Identifizierung im Status angezeigt

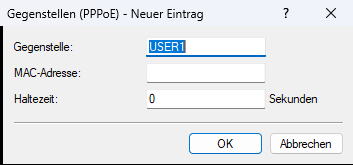

Öffnen Sie die Tabelle Gegenstellen (PPPoE).
1. Fügen Sie eine Gegenstelle hinzu und geben dieser einen Namen. Dieser ist gleichzeitig der Benutzername des PPPoE-Clients und muss dem Benutzer im Rahmen der Zugangsdaten bereitgestellt werden.
2. Lassen Sie das Feld MAC-Adresse leer.
3. Setzen Sie die Haltezeit auf 0. Damit baut der PPPoE-Client die Verbindung aktiv auf, der Server baut diese nicht aktiv ab, außer bei einem LCP-Polling-Timeout

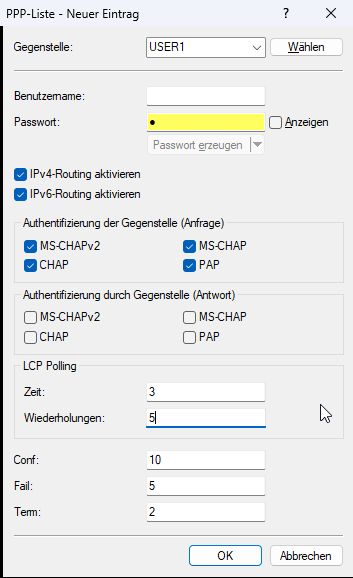

Öffnen Sie die PPP-Liste unter Kommunikation > Protokolle. Fügen Sie einen neuen Eintrag hinzu und nehmen die folgenden Anpassungen vor:
1. Wählen Sie als Gegenstelle die im vorigen Schritt erstellte Gegenstelle aus.
2. Das Feld Benutzername wird für PPP-Einwahl in der Rolle als PPPoE-Server im LCOS nicht verwendet und muss daher hier leer gelassen werden.
3. Geben Sie im Feld Passwort das Passwort des PPPoE-Clients ein.
4. Über IPv4-Routing aktivieren wird die IPCP-Verhandlung und die Zuweisung von IPv4-Adressen an den Client aktiviert bzw. erlaubt.
5. Optional können Sie über IPv6-Routing aktivieren die IPV6CP-Verhandlung sowie die Verwendung von IPv6 für den PPPoE-Client erlauben.
6. Unter Authentifizierung der Gegenstelle (Anfrage) aktivieren Sie die erlaubten Authentifizierungsverfahren mit dem PPPoE-Client.
7. Unter Authentifizierung durch Gegenstelle (Antwort) muss die Auswahl leer gelassen werden. Der PPPoE-Server soll sich nicht gegenüber dem Client authentifizieren.
8. Unter LCP-Polling stellen Sie den Wert Zeit auf 3 (multipliziert wird intern mit dem Wert 10 für 30 Sekunden) und den Wert Wiederholungen auf 5.

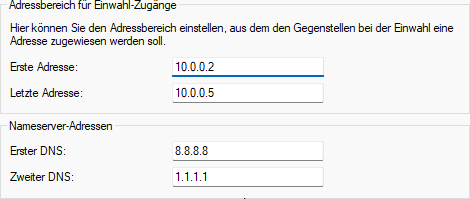

Der Adresspool für PPPoE-Clients wird unter IPv4 > Adressen definiert:

Option	Bezeichnung
Erste Adresse	Erste IPv4-Adresse des Einwahlpools, z. B. 10.0.0.2.
Letzte Adresse	Letzte IPv4-Adresse des Einwahlpools, z. B. 10.0.0.5.
Erster DNS	Erster IPv4-DNS-Server, der den PPPoE-Clients zugewiesen werden soll.
Zweiter DNS	Optionale Angabe eines zweiten IPv4-DNS-Servers, der den PPPoE-Clients zugewiesen werden soll.

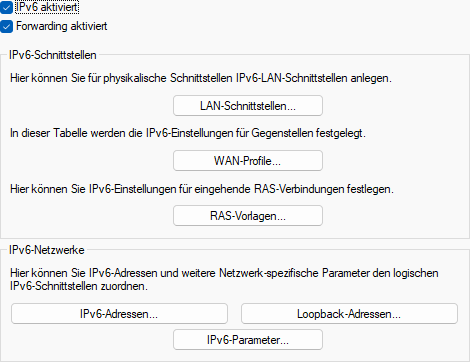

Aktivieren Sie optional auch IPv6 unter IPv6 > Allgemein > IPv6 aktiviert.

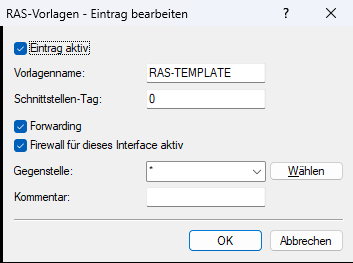

1. Aktivieren Sie die IPv6-RAS-Vorlagen unter IPv6 > Allgemein > RAS-Vorlagen > Bearbeiten des RAS-TEMPLATE > Eintrag aktiv.

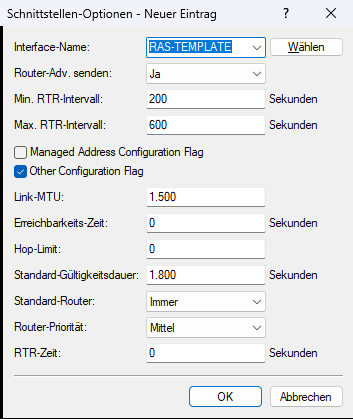

2. Legen Sie unter IPv6 > Router Advertisements > Schnittstellen-Optionen einen neuen Tabelleneintrag an. Wählen Sie als Interface-Name das soeben aktivierte "RAS-TEMPLATE" und als Standard-Router "Immer" aus.

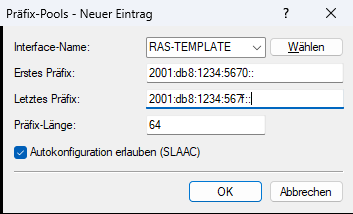

3. Legen Sie unter IPv6 > Router Advertisements > Präfix-Pools einen neuen Tabelleneintrag an. Wählen Sie als Interface-Name das "RAS-Template" und als Erstes Präfix geben Sie das erste IPv6-Präfix des Pools an, dass Clients zugewiesen werden soll. Als Letztes Präfix geben Sie das letzte IPv6-Präfix des Pools an, dass Clients zugewiesen werden soll. Die Präfix-Länge muss exakt /64 sein.

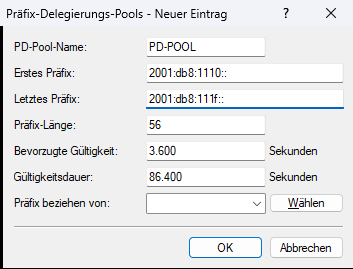

4. Legen Sie unter IPv6 > DHCPv6 > DHCPv6-Server > Präfix-Delegierungs-Pools einen neuen Tabelleneintrag an. Wählen Sie als PD-Pool-Name den Namen "PD-POOL" und als Erstes Präfix geben Sie das erste IPv6-Präfix des PD-Pools an, dass Clients zugewiesen werden soll. Als Letztes Präfix geben Sie das letzte IPv6-Präfix des PD-Pools an, dass Clients zugewiesen werden soll. Unter Präfix-Länge konfigurieren Sie die Präfix-Länge des DHCpv6-Präfixes, die einem Client zugewiesen werden soll. In der Regel wird /56 als Präfix-Länge verwendet.

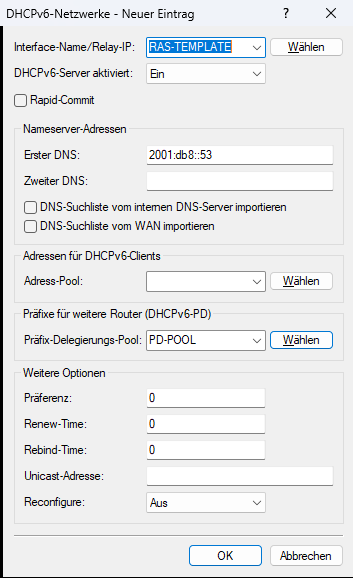

5. Legen Sie unter IPv6 > DHCPv6 > DHCPv6-Server > DHCPv6-Netzwerke einen neuen Tabelleneintrag an. Wählen Sie als Interface-Name/Relay-IP das "RAS-TEMPLATE" aus. Stellen Sie die Opton DHCPv6-Server aktiviert auf "Ein". Konfigurieren Sie als Erster DNS-Server, welche IPv6-DNS-Server-Adresse dem Client zugewiesen werden soll. Konfigurieren Sie unter Präfix-Delegierungs-Pool den Namen des vorher angelegten DHCPv6-PD-Pools "PD-POOL".
6. Öffnen Sie die Konfiguration unter Firewall/QoS > IPv6-Regeln und stellen Sie sicher, dass die verwendeten Präfixe und Dienste auch in der IPv6-Firewall aktiviert sind. Das vordefinierte Objekt "RASCLIENTS" gilt für PPPoE-Clients, die per Interface "RAS-TEMPLATE" erzeugt werden.

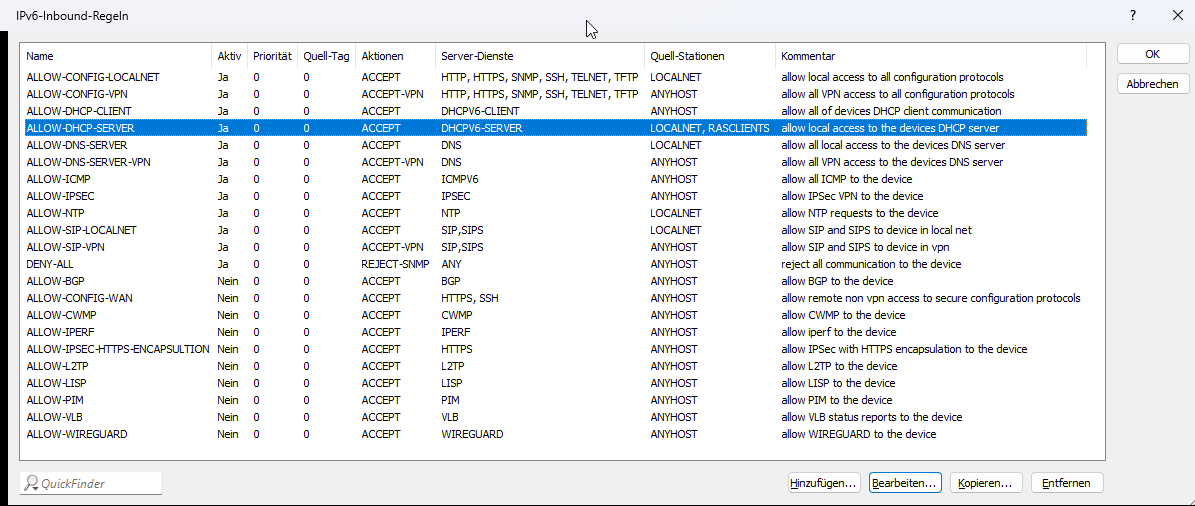

7. Überprüfen Sie in den IPv6-Inbound-Regeln, dass "Allow-DHCP-Server" von den Quellstationen "RASCLIENTS" erlaubt ist. Außerdem muss "Allow-DNS-Server" muss von den Quellstationen "RASCLIENTS" erlaubt sein, wenn der R&S®NC-Router selbst IPv6-DNS-Server für die PPPoE-Clients sein soll.

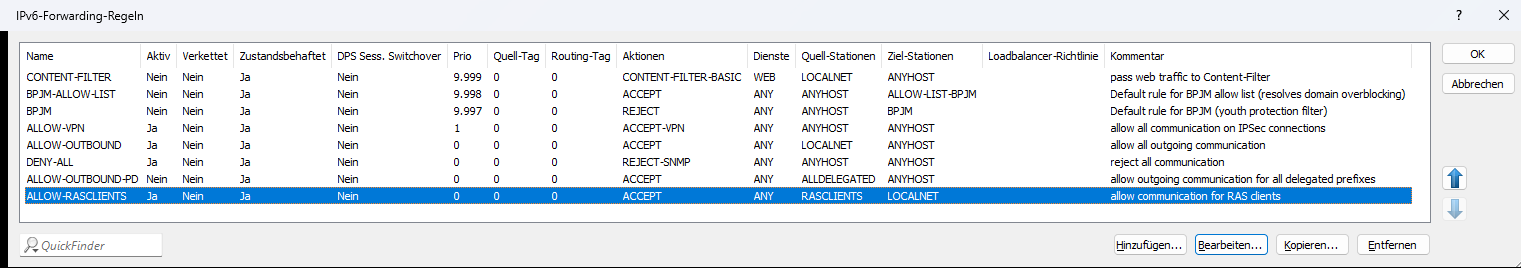

8. Überprüfen Sie in den IPv6-Forwarding-Regeln, dass die Regel "Allow-RASCLIENTS" erlaubt ist. Die in diesem Szenario verwendeten IPv6-Präfixe für Router Advertisements oder DHCPv6-PD-Pools müssen grundsätzlich per Firewall-Regel im Forwarding-Fall erlaubt werden und nicht durch eine DENY-ALL-Regel geblockt werden

Die Status-Informationen zu allen aktiven PPPoE-Clients werden in der Tabelle unter Status > PPPoE-Server > Connections angezeigt.

Detailinformationen zu einem einzelnen Client können mit dem Show-Kommando "show pppoe-user-detail <user-name>" angezeigt werden.

Analyse-Möglichkeiten bietet das Trace-Kommando "trace # ppp".
