Ausgangsszenario: Zwei LANCOM-Router sind über eine WAN-Verbindung miteinander verbunden und sollen mit Hilfe von IKEv2/IPSec-VPN eine sichere VPN-Verbindung untereinander aufbauen. Bei den Routern handelt es sich um einen LANCOM 1800VAW in der Zentrale und einen LANCOM 1800VA-4G in der Filiale.
Anmerkung: Eine bestehende WAN-Verbindung zwischen beiden Geräten wird vorausgesetzt.
-

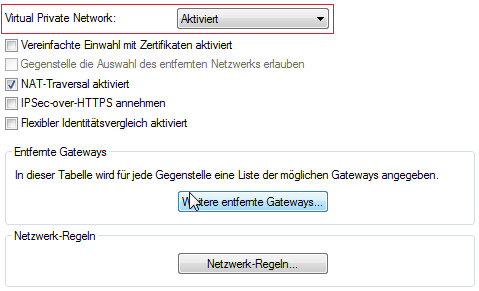

Aktivieren von VPN: Öffnen Sie den Menüpunkt in der Konfiguration der beiden Router und wählen Sie unter Virtual Private Network die
Option Aktiviert. Hiermit haben Sie VPN auf dem jeweiligen Gerät aktiviert.
-
Konfiguration der Authentifizierung: Definieren Sie für die VPN-Verbindung die Art der Authentifizierung. Öffnen Sie

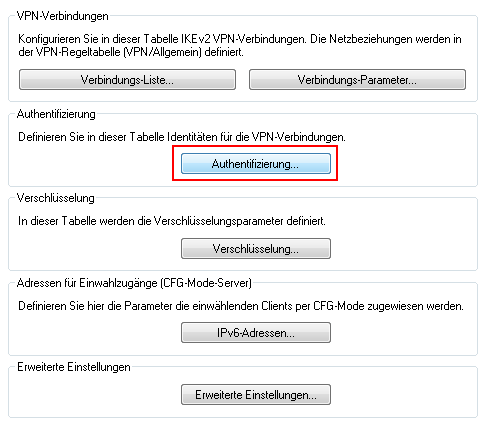

dazu den Menüpunkt und klicken Sie auf die Schaltfläche Authentifizierung.
-
Klicken Sie auf die Schaltfläche Hinzufügen, um eine neue Authentifizierung zu konfigurieren. Tragen Sie
in dem Konfigurationsfenster die Informationen zur Authentifizierung für die VPN-Verbindung ein.

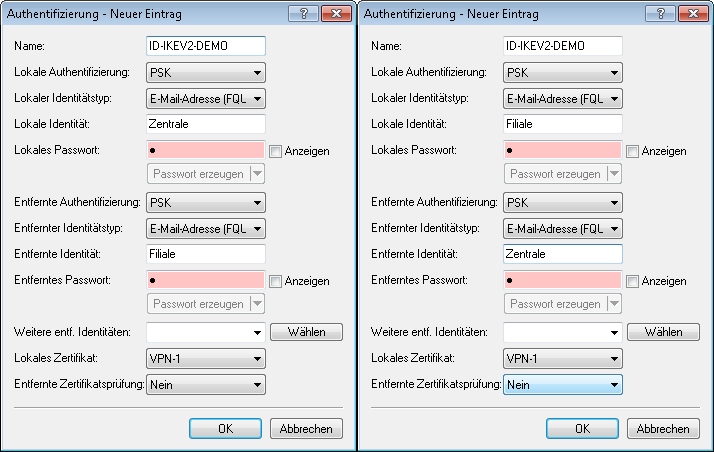

Anmerkung: Im folgenden Screenshot sind die Konfigurationen für beide Geräte zum direkten Vergleich nebeneinander aufgeführt. Hierbei wird nur auf die Konfigurationsparameter eingegangen, die von den Default-Werten abweichen.
Anmerkung: In der linken Bildhälfte ist der LANCOM 1800VAW abgebildet, rechts sehen Sie die Parameter des LANCOM 1800VA-4G.Parameter Beschreibung Name Geben Sie den Namen für die Authentifizierung ein. In diesem Beispiel wurde ID-IKEV2-DEMO auf beiden Geräten gewählt. Dieser Eintrag wird später in der VPN-Verbindungs-Liste genutzt. Lokale Authentifizierung Wählen Sie den Typ der Authentifizierung an diesem Router aus. In diesem Beispiel wird die Authentifizierung über einen Pre-shared Key (PSK) vorgenommen. Lokaler Identitätstyp Wählen Sie den Typ der Identität bei diesem Router aus. In diesem Beispiel wurde der Identitätstyp E‑Mail-Adresse (FQUN) gewählt. Lokale Identität Bestimmen Sie die lokale Identität. In diesem Beispiel wurde für den 1800VAW die lokale Identität Zentrale und für den 1800VA-4G die lokale Identität Filiale gewählt. Lokales Passwort Der Pre-shared Key, der verwendet wird, um sich an diesem Router erfolgreich zu authentifizieren. Entfernte Authentifizierung Wählen Sie den Authentifizierungstypen des Routers der Gegenseite aus. Bei dem 1800VAW entspricht dieser Eintrag dem Eintrag "Lokale Authentifizierung" am 1800VA-4G. Entfernter Identitätstyp Wählen Sie den Typ der entfernten Identität (des Routers der Gegenseite) aus. Bei dem 1800VAW entspricht dieser Eintrag dem lokalen Identitätstyp des 1800VA-4G. Entfernte Identität Geben Sie die Identität der Gegenseite an. Bei dem 1800VAW entspricht dieser Eintrag dem Eintrag "Lokale Identität" am 1800VA-4G. Entferntes Passwort Der Pre-shared Key, der verwendet wird, um sich an der Gegenseite zu authentifizieren. Bei dem 1800VAW entspricht dieser Eintrag dem lokalen Passwort des 1800VA-4G. -
Konfiguration der Verbindungs-Liste: Konfigurieren Sie die Verbindungs-Listen der einzelnen Router. Zur Konfiguration

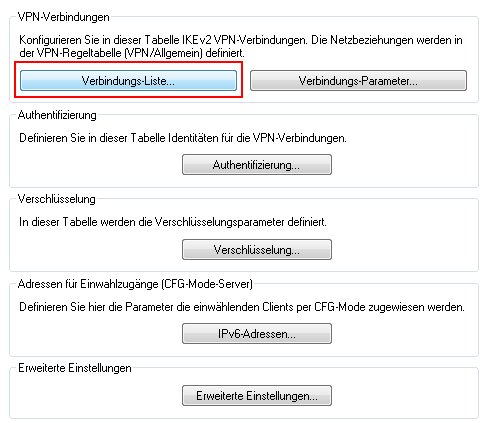

öffnen Sie den Menüpunkt und klicken Sie auf die Schaltfläche Verbindungs-Liste.
-
Um eine neue VPN-Verbindung zu erstellen, klicken Sie auf die Schaltfläche Hinzufügen.

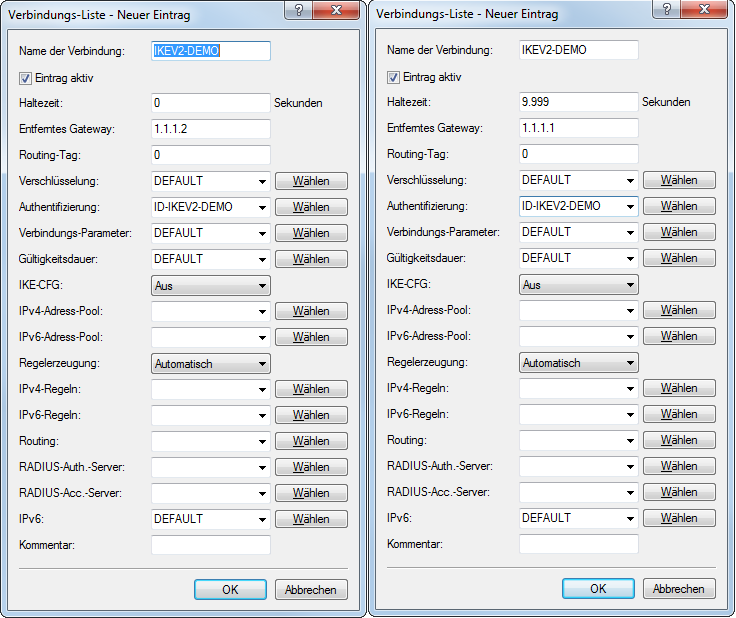

Anmerkung: Im folgenden Screenshot sind die Konfigurationen für beide Geräte zum direkten Vergleich nebeneinander aufgeführt. Hierbei wird nur auf die Konfigurationsparameter eingegangen, die von den Default-Werten abweichen.
Anmerkung: In der linken Bildhälfte ist der LANCOM 1800VAW abgebildet, rechts sehen Sie die Parameter des LANCOM 1800VA-4G.Parameter Beschreibung Eintrag aktiv Setzen Sie den Haken in der Checkbox, um die Verbindung zu aktivieren. Name der Verbindung Geben Sie die Bezeichnung für die VPN-Verbindung an. Dieser Eintrag wird später in der Routing-Tabelle genutzt. Haltezeit Geben Sie die Haltezeit in Sekunden für die VPN-Verbindung an. In diesem Beispiel wird bei dem 1800VAW eine 0 eingetragen. Dies bedeutet, dass dieser Router die VPN-Verbindung nicht aktiv aufbaut. Bei dem 1800VA-4G wird der Wert 9999 eingetragen. Dieser Wert besagt, dass der Router die Verbindung nicht aktiv trennt und nach einer Trennung versucht, diese direkt wieder aufzubauen. Entferntes Gateway Geben Sie die IP-Adresse an, unter der die Gegenseite erreichbar ist. In diesem Beispiel ist die IP-Adresse der WAN-Schnittstelle des 1800VAW 1.1.1.1 und die des 1800VA-4G 1.1.1.2. Wichtig: Falls der 1800VA-4G über eine dynamische IP-Adresse verfügen sollte, dann muss der Wert für das Entfernte Gateway auf dem 1800VAW auf 0.0.0.0 statt 1.1.1.2 gesetzt werden.Authentifizierung Wählen Sie die Authentifizierung aus. Der Eintrag entspricht hierbei dem Namen der Authentifizierung, die Sie in Schritt 3 festgelegt haben. -
Konfiguration der Routing-Tabelle: Konfigurieren Sie die Routen, damit die Pakete vom Router durch den VPN-Tunnel an die

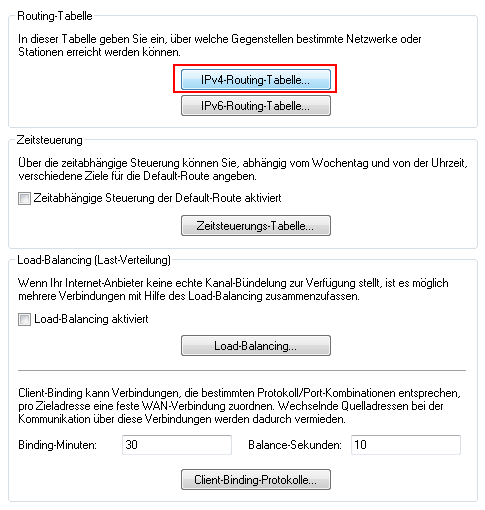

VPN-Gegenstelle geschickt werden können. Hierzu öffnen Sie den Menüpunkt und klicken auf die Schaltfläche IPv4-Routing-Tabelle.
-
Um eine weitere Route zu erzeugen, klicken Sie auf die Schaltfläche Hinzufügen. In dem
Konfigurationsfenster werden die Informationen zu der zu konfigurierenden Route der einzelnen Router eingetragen.

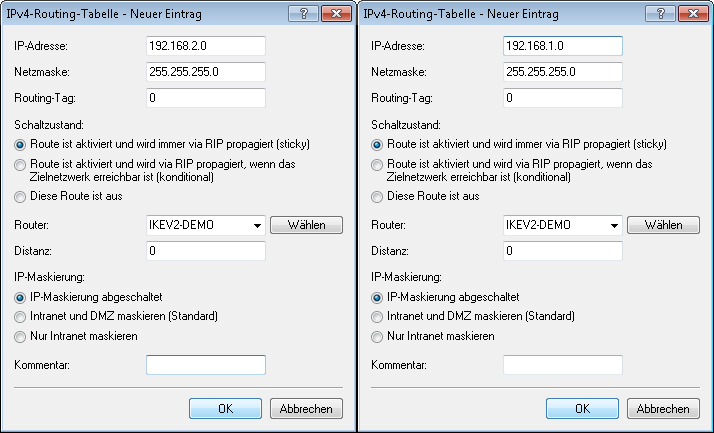

Anmerkung: Im folgenden Screenshot sind die Konfigurationen für beide Geräte zum direkten Vergleich nebeneinander aufgeführt. Hierbei wird nur auf die Konfigurationsparameter eingegangen, die von den Default-Werten abweichen.
Anmerkung: In der linken Bildhälfte ist der LANCOM 1800VAW abgebildet, rechts sehen Sie die Parameter des LANCOM 1800VA-4G.Parameter Beschreibung IP-Adresse Tragen Sie das IP-Netzwerk ein, welches durch den VPN-Tunnel erreicht werden soll. In diesem Beispiel soll das IP-Netzwerk 192.168.2.0 vom 1800VAW und das IP-Netzwerk 192.168.1.0 vom 1800VA-4G erreicht werden. Netzmaske Geben Sie die Netzmaske des oben angegebenen IP-Netzwerkes an. Schaltzustand Wählen Sie den Schaltzustand Route ist aktiviert und wird immer per RIP propagiert aus. Dies aktiviert den Eintrag, so dass er benutzt werden kann. Router Als Router tragen Sie den Namen der VPN-Verbindung ein, den Sie in Schritt 4 eingetragen haben. IP-Maskierung Wählen Sie IP-Maskierung abgeschaltet aus, damit der Router das andere Netzwerk nicht hinter seiner IP-Adresse maskiert.
