IPv4-Firewall

Im Folgenden ein Beispiel für die Vorgehensweise für eine Queuezuweisung:

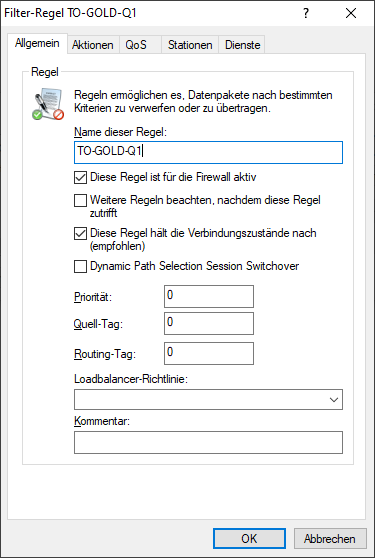

1. Eine Queuezuweisung erfolgt über eine Firewall-Regel, d. h. sie wird unter Firewall/QoS > IPv4-Regeln > Firewall-Regeln (Filter/QoS) > Regeln hinzugefügt. Als erstes geben Sie der Regel auf dem Reiter Allgemein einen Namen.

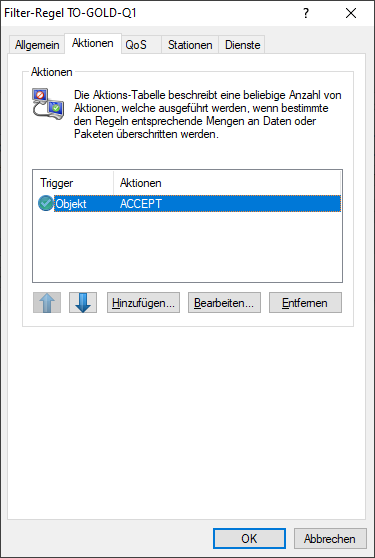

2. Danach fügen Sie auf dem Reiter Aktionen eine "ACCEPT"-Aktion hinzu und entfernen die voreingestellte "REJECT"-Aktion.

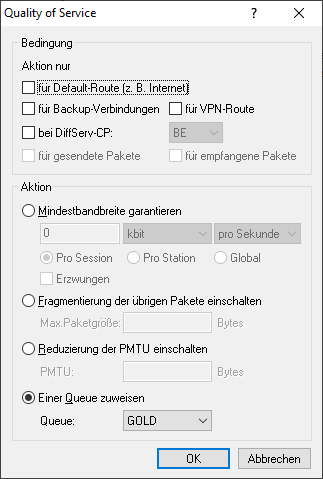

3. Als nächstes fügen Sie auf dem Reiter QoS ein neues QoS-Objekt an. Geben Sie diesem auf dem Reiter Allgemein einen Namen und weisen Die dann auf dem Reiter Qos diesem die gewünschte Queue zu. Die Aktion kann mit Bedingungen eingeschränkt werden, z. B. wenn die Zuweisung nur in einer bestimmten Richtung oder nur für einen bestimmten DSCP-Wert gelten soll.

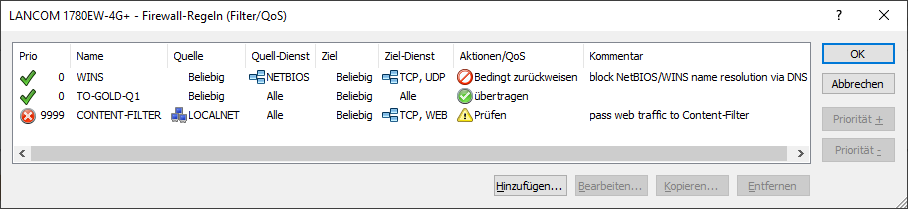

4. Als Ergebnis erhalten Sie eine Regel, welche die gewünschten Pakete einer Queue – in diesem Beispiel "GOLD" – zuweist.
