Konfiguration

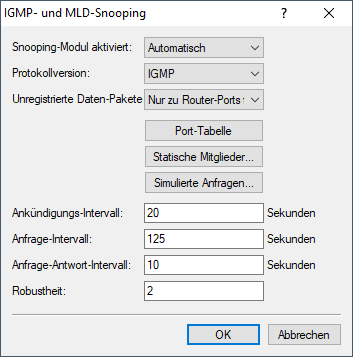

Die Konfiguration des IGMP- / MLD-Snooping finden Sie im LANconfig unter Schnittstellen > Snooping > IGMP- und MLD-Snooping

Snooping-Modul aktiviert

Aktiviert oder deaktiviert IGMP- / MLD-Snooping für das Gerät und alle definierten Querier-Instanzen. Ohne IGMP- / MLD-Snooping verhält sich die Bridge wie ein einfacher Switch und sendet alle Multicasts auf alle Ports weiter. Mögliche Werte:

• Ein
• Aus
• Automatisch

Default:

• Automatisch

In der Einstellung Automatisch aktiviert die Bridge das IGMP- / MLD-Snooping nur, wenn auch Querier im Netz vorhanden sind.

Wichtig: Wenn diese Funktion deaktiviert ist, sendet die Bridge alle IP-Multicast-Pakete über alle Ports. Bei einer Änderung des Betriebszustandes setzt die Bridge die IGMP- / MLD-Snooping-Funktion vollständig zurück, d. h. sie löscht alle dynamisch gelernten Werte (Mitgliedschaften, Router-Port-Eigenschaften).

Protokollversion

Geben Sie die unterstützten Protokolle an: IGMP, MLD oder beide.

Unregistrierte Datenpakete

Diese Option definiert die Verarbeitung von Multicast-Paketen mit Ziel-Adressen außerhalb des reservierten Adress-Bereiches "224.0.0.x" bzw. bzw. bei IPv6 "FF02::1", für die weder dynamisch gelernte noch statisch konfigurierte Mitgliedschaften vorhanden sind. Mögliche Werte:

• Nur zu Router-Ports fluten: Sendet diese Pakete an alle Router-Ports.
• Zu allen Ports fluten: Sendet diese Pakete an alle Ports.
• Verwerfen: Verwirft diese Pakete.

Default:

• Nur-Router-Ports

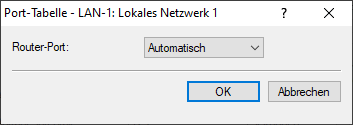

Port-Tabelle

In dieser Tabelle können Sie die Port-bezogenen Einstellungen für IGMP- / MLD-Snooping vornehmen.

Port

Auf diesen Port beziehen sich die Einstellungen. Mögliche Werte:

• Auswahl aus der Liste der im Gerät verfügbaren Ports.

Default:

• N/A

Router-Port

Diese Option definiert das Verhalten des Ports. Mögliche Werte:

• Ja: Dieser Port verhält sich immer wie ein Router-Port, unabhängig von den IGMP-Anfragen oder Router-Meldungen, die die Bridge auf diesem Port evtl. empfängt.
• Nein: Dieser Port verhält sich nie wie ein Router-Port, unabhängig von den IGMP-Anfragen oder Router-Meldungen, die die Bridge auf diesem Port evtl. empfängt.
• Automatisch: Dieser Port verhält sich wie ein Router-Port, wenn eine IGMP-Anfragen oder Router-Meldung empfangen wurde. Der Port verliert diese Eigenschaft wieder, wenn die Bridge auf diesem Port für die Dauer von "Robustheit*Anfrage-Intervall+(Anfrage-Antwort-Intervall/2)" keine entsprechenden Pakete empfängt.

Default:

• Automatisch

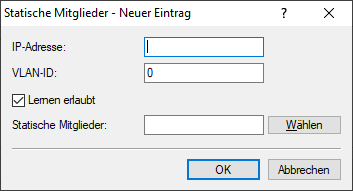

Statische Mitglieder

Diese Tabelle erlaubt die manuelle Definition von Mitgliedschaften, die z. B. nicht automatisch gelernt werden können oder sollen.

IP-Adresse

Die IP-Adresse der manuell definierten Multicast-Gruppe. Mögliche Werte:

• Gültige IP-Multicast-Adresse.

VLAN-ID

Die VLAN-ID, auf welche die Bridge diese statische Mitgliedschaft anwenden soll. Für eine IP-Multicast-Adresse können Sie durchaus mehrere Einträge mit unterschiedlichen VLAN-IDs eintragen. Mögliche Werte:

• 0 bis 4096.

Default:

• 0

Besondere Werte:

• Wenn "0" als VLAN gewählt wird, werden die IGMP- / MLD-Anfragen ohne VLAN-Tag ausgegeben. Dieser Wert ist daher nur sinnvoll, wenn die Verwendung von VLAN generell deaktiviert ist.

Lernen erlaubt

Mit dieser Option aktivieren Sie das automatische Lernen von Mitgliedschaften für diese Multicast-Gruppe. Wenn das automatische Lernen deaktiviert ist, verschickt die Bridge die Pakete nur über die für die Multicast-Gruppe manuell definierten Ports.

Statische Mitglieder

An diese Ports stellt die Bridge die Pakete mit der entsprechenden IP-Multicast-Adresse immer zu, unabhängig von empfangenen Join-Nachrichten. Mögliche Werte:

• Kommaseparierte Liste der gewünschten Ports, maximal 215 alphanumerische Zeichen.

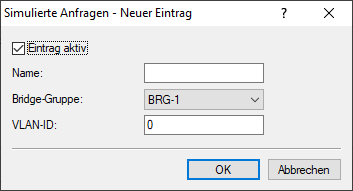

Simulierte Anfragen

Diese Tabelle enthält alle im Gerät definierten simulierten Querier. Diese Einheiten werden eingesetzt, wenn kein Multicast-Router im Netzwerk vorhanden ist, aber dennoch die Funktionen des IGMP- / MLD-Snooping benötigt werden. Um die Querier auf bestimmte Bridge-Gruppen oder VLANs einzuschränken, können Sie mehrere unabhängige Querier definieren, welche dann die entsprechenden VLAN-IDs nutzen.

Eintrag aktiv

Aktiviert oder deaktiviert die Querier-Instanz.

Name

Name der Querier-Instanz. Mögliche Werte:

• 8 alphanumerische Zeichen.

Bridge-Gruppe

Schränkt die Querier-Instanz auf eine bestimmte Bridge-Gruppe ein. Mögliche Werte:

• Auswahl aus der Liste der verfügbaren Bridge-Gruppen
• keine

Default:

• BRG-1

Besondere Werte:

• Ist "keine" Bridge-Gruppe gewählt, gibt die Bridge die IGMP- / MLD-Anfragen auf allen Brigde-Gruppen aus.

VLAN-ID

Schränkt die Querier-Instanz auf ein bestimmtes VLAN ein. Mögliche Werte:

• 0 bis 4096

Default:

• 0

Besondere Werte:

• Ist "0" als VLAN-ID gewählt, gibt die Bridge die IGMP- / MLD-Anfragen ohne VLAN-Tag aus. Dieser Wert ist daher nur sinnvoll, wenn die Verwendung von VLAN generell deaktiviert ist.

Ankündigungs-Intervall

Intervall in Sekunden, in dem die Geräte Pakete aussenden, mit denen sie sich als Multicast-fähige Router bekanntmachen. Aufgrund dieser Information können andere IGMP- / MLD-Snooping-fähige Geräte schneller lernen, welche ihrer Ports Sie als Router-Ports verwenden sollen. Beim Aktivieren von Ports kann ein Switch z. B. eine entsprechende Anfrage nach Multicast-Routern versenden, die der Router mit einer solchen Bekanntmachung beantworten kann. Diese Methode ist je nach Situation ggf. deutlich schneller als die alternative Lernmöglichkeit über die IGMP- / MLD-Anfragen. Mögliche Werte:

• 4 bis 180 Sekunden

Default:

• 20 Sekunden

Anfrage-Intervall

Intervall in Sekunden, in dem ein Multicast-fähiger Router (oder ein simulierter Querier) IGMP- / MLD-Anfragen an die Multicast-Adresse 224.0.0.1 bzw. bei IPv6 "FF02::1" schickt und damit Rückmeldungen der Stationen über die Mitgliedschaft in Multicast-Gruppen auslöst. Diese regelmäßigen Abfragen beeinflussen den Zeitpunkt, nach dem die Bridge die Mitgliedschaft in bestimmten Multicast-Gruppen "altern" lässt und löscht.

• Ein Querier sendet nach der Anfangsphase IGMP- / MLD-Anfragen in diesem Intervall.
• Ein Querier kehrt zurück in den Querier-Status nach einer Zeit von "Robustheit*Anfrage-Intervall+(Anfrage-Antwort-Intervall/2)".
• Ein Router-Port verliert seine Eigenschaften nach einer Alterungszeit von "Robustheit*Anfrage-Intervall+(Anfrage-Antwort-Intervall/2)".

Mögliche Werte:

• Zahl aus 10 Ziffern größer als 0.

Default:

• 125

Wichtig: Das Anfrage-Intervall muss größer als das Anfrage-Antwort-Intervall sein.

Anfrage-Antwort-Intervall

Intervall in Sekunden, welches das das Timing zwischen den IGMP- / MLD-Anfragen und dem Altern der Router-Ports bzw. Mitgliedschaften beeinflusst. Intervall in Sekunden, in dem ein Multicast-fähiger Router (oder ein simulierter Querier) Antworten auf seine IGMP- / MLD-Anfragen erwartet. Diese regelmäßigen Abfragen beeinflussen den Zeitpunkt, nach dem die Mitgliedschaft in bestimmten Multicast-Gruppen "altern" und gelöscht werden. Mögliche Werte:

• Zahl aus 10 Ziffern größer als 0.

Default:

• 10

Wichtig: Das Anfrage-Antwort-Intervall muss kleiner als das Anfrage-Intervall sein.

Robustheit

Dieser Wert bestimmt die Robustheit des IGMP- / MLD-Protokolls. Diese Option toleriert den Paketverlust von IGMP- / MLD-Anfragen gegenüber den Join-Nachrichten. Mögliche Werte:

• Zahl aus 10 Ziffern größer als 0.

Default:

• 2
