Für die Trennung der Datenströme auf Layer 3 werden zwei verschiedene IP-Netzwerke verwendet (ARF – Advanced Routing and Forwarding).
-

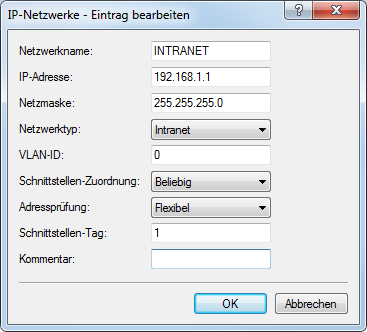

Stellen Sie für das interne Netzwerk das INTRANET auf die
Adresse 192.168.1.1 ein.
Dieses IP-Netzwerk verwendet die VLAN-ID 0. Damit werden alle ungetaggten Datenpakete diesem Netzwerk zugeordnet (das VLAN-Modul des Controllers selbst muss dazu deaktiviert sein). Das Schnittstellen-Tag 1 wird für die spätere Auskopplung der Daten im virtuellen Router verwendet.
- LANconfig:
-

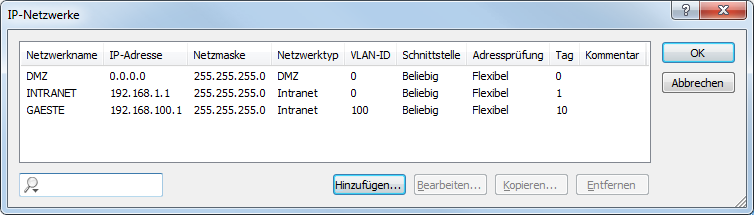

Legen Sie für die Gäste ein neues IP-Netzwerk mit der Adresse
192.168.100.1 an.
Dieses Netzwerk verwendet die VLAN-ID 100. Damit werden alle Datenpakete mit dieser ID dem Gäste-Netzwerk zugeordnet. Auch hier dient das Schnittstellen-Tag 10 der späteren Verwendung im virtuellen Router.
- LANconfig:
-

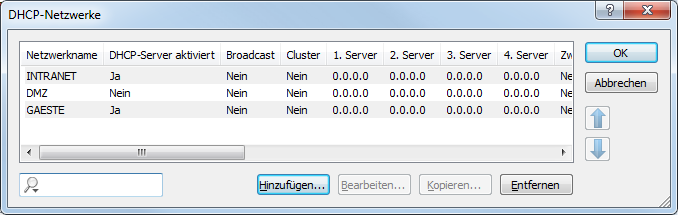

Aktivieren Sie für die beiden IP-Netzwerke den DHCP-Server.
- LANconfig:

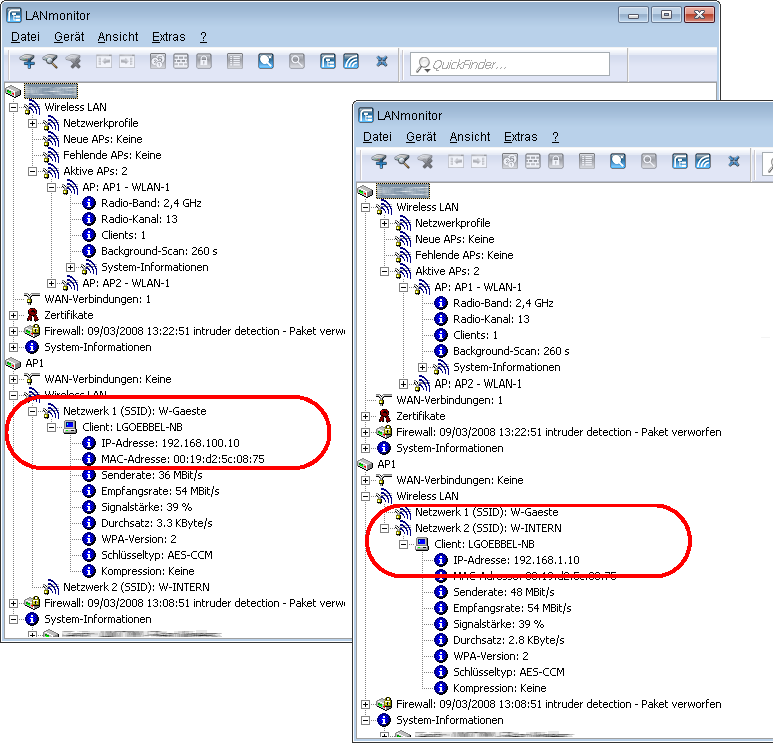

Mit diesen Einstellungen können die WLAN-Clients der internen Mitarbeiter und der Gäste gezielt den jeweiligen Netzwerken zugeordnet werden.
